Uzavírací ventily hrají zásadní roli v každém potrubním systému umožňují spolehlivé otevření nebo uzavření průtoku média a tím ovlivňují nejen efektivitu, ale i bezpečnost provozu. Správná volba ventilu závisí na několika klíčových parametrech: typu média, provozním tlaku, teplotě, způsobu připojení i četnosti použití. V tomto článku vám ukážeme, jak si mezi jednotlivými typy uzavíracích ventilů správně vybrat.

Kdy použít uzavírací ventil?

Uzavírací ventily se používají v aplikacích, kde je nutné zcela zastavit nebo znovu otevřít průtok bez nutnosti regulace. Jsou ideální pro:

• Hlavní přívody a odstávky potrubních větví
• Nouzové uzávěry
• Pravidelnou údržbu zařízení

Nejsou však vhodné pro regulaci průtoku pro tyto účely je lepší zvolit regulační ventil.

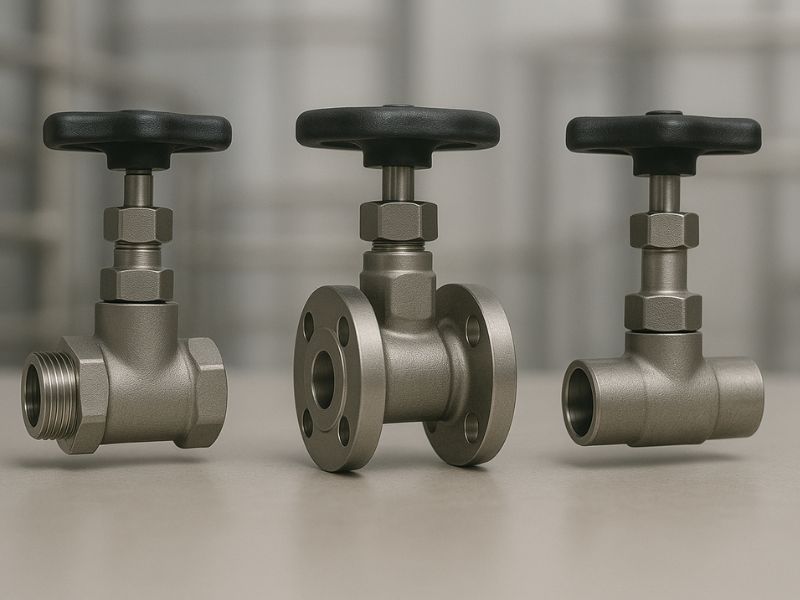

Typy uzavíracích ventilů podle způsobu připojení

Díky tomu, že existuje více typů uzavíracích ventilů, lze vybrat vhodnou variantu pro každou aplikaci. Vybírat budete zejména z ventilů závitových, přírubových a přivařovacích.

Výběr správného uzavíracího ventilu závisí i na tom, jak bude do systému připojen.

Uzavírací ventily závitové

• Vhodné pro menší průměry potrubí (DN10–DN50)
• Jednoduchá montáž, nízké náklady
• Využití: domácnosti, technické místnosti, lehký průmysl

Uzavírací ventily přírubové

• Pro větší průměry a vysoké tlaky
• Robustní konstrukce, pevné spojení
• Využití: teplárny, rozvody páry, průmyslové provozy

Uzavírací ventily přivařovací

• Trvalé spojení bez možnosti demontáže
• Ideální pro vysokotlaké a vysokoteplotní aplikace
• Využití: energetika, plynárenství, petrochemie

Pohon uzavíracího ventilu

• Základní uzavírací ventily se ovládají ručně (páka, kolečko), ale pro automatizované provozy existují i verze:
• Uzavírací ventily s pohonem – elektrickým nebo pneumatickým

Automatizace umožňuje dálkové ovládání, časové spínání nebo napojení na řídicí systém (např. v HVAC nebo energetice).

Důležité parametry při výběru ventilu

Před nákupem si ověřte:

• Provozní tlak a teplota: Ventil musí být dimenzován na maximální provozní hodnoty v systému. Např. PN16, PN40 atd.
• Typ média: Voda, pára, plyn nebo agresivní kapalina? Materiál těla ventilu (litina, ocel, nerez) musí odpovídat médiu.
• Směr průtoku: Některé ventily jsou jednosměrné – sledujte označení na těle ventilu.
• Materiál těsnění: Pro horkou páru se hodí jiné materiály než pro pitnou vodu (např. PTFE, EPDM, FPM).

Shrnutí: Jak postupovat při výběru?

• Zjistěte, jaké médium a jaké podmínky v systému panují.
• Zvolte vhodný typ připojení – závit, příruba, přivaření.
• Ověřte si potřebné normy (např. DIN, ČSN, ANSI) a materiál ventilu.
• Rozhodněte, zda bude ovládání ruční nebo automatické.
• Nezapomeňte na doplňky: filtry, manometry, případně zpětné klapky.

Každá aplikace je specifická. Pokud si nejste jisti správným typem uzavíracího ventilu, neváhejte nás kontaktovat – rádi vám pomůžeme s výběrem i návrhem konkrétního řešení.

Manometry jsou základní měřicí přístroje pro kontrolu tlaku v potrubních systémech, kotlích, tlakových nádobách nebo pneumatických zařízeních. Přestože vypadají jednoduše, jejich nesprávné odečítání může vést k chybným rozhodnutím, zbytečným odstávkám nebo dokonce poškození zařízení. V tomto článku vám krok za krokem vysvětlíme, jak správně číst manometr, co jednotlivé hodnoty znamenají a na co si dát pozor při každodenním používání.

Jak manometr funguje a co měří?

Manometr slouží k měření tlaku média – obvykle plynu nebo kapaliny – uvnitř uzavřeného systému. Nejčastěji se setkáte s:

• Mechanickými manometry (např. s bourdonovou trubicí)
• Digitálními manometry (přesnější, s možností přenosu dat)
• Kapalinovými manometry (např. s rtutí nebo vodou, méně běžné)

Měření se provádí v jednotkách bar, MPa, případně psi (v anglosaském prostředí). 1 bar = 100 kPa = 0,1 MPa.

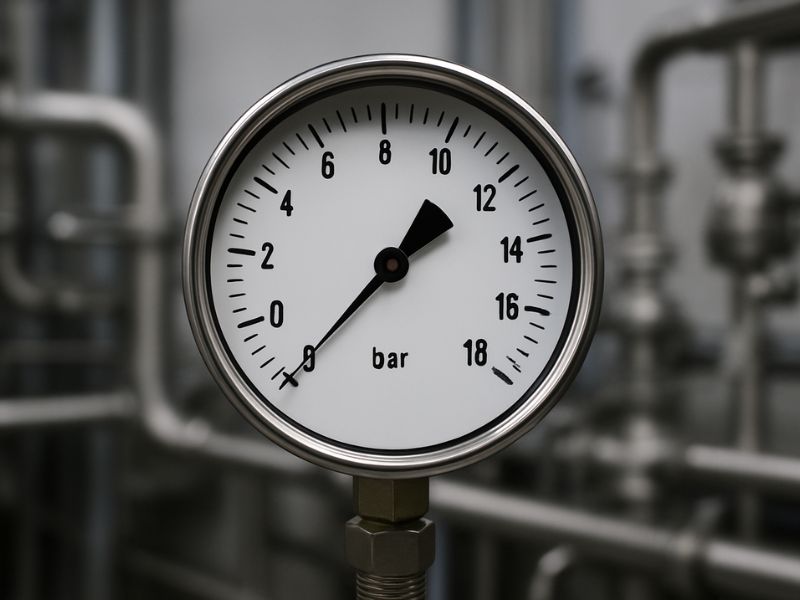

Jak správně odečíst hodnotu na mechanickém manometru

1. Zkontrolujte nulu: Před zapojením se ručička musí nacházet na nule. Pokud ne, může být manometr poškozený nebo nesprávně kalibrovaný.
2. Zaměřte se na stupnici: Vyčtěte jednotku (např. bar, MPa) a rozsah stupnice.
3. Odečtěte hodnotu: Sledujte přesnou pozici ručičky vůči čárkám – pozor na optický klam (paralaxu), čtěte manometr přímo zepředu.
4. Zkontrolujte provozní hodnotu: Porovnejte s doporučeným tlakem uvedeným výrobcem zařízení.
5. Vyhodnoťte trend: Je tlak stabilní, kolísá, nebo je mimo bezpečné rozmezí?

Tip: Pokud je manometr vybaven barevně vyznačenou „zelenou zónou“, odečítání je snazší – v tomto rozsahu je tlak v pořádku.

Běžné chyby při odečtu tlaku

• Nevhodná jednotka: Přehlédnutí přepočtu mezi bar/MPa/psi.
• Zanesená bourdonova trubice: Může způsobit nepřesné údaje – pravidelná údržba je nutná.
• Nevhodné umístění: Vibrace, vysoké teploty nebo mechanické namáhání ovlivňují přesnost.

Jaké manometry zvolit pro různé aplikace?

Pro běžné průmyslové provozy doporučujeme kvalitní manometry s glycerinovým plněním, které tlumí vibrace a zvyšují životnost. Pro kotelny a tlakové nádoby se nejčastěji používají manometry s rozsahem 0–6 bar nebo 0–10 bar.

V našem sortimentu najdete:

• Manometry pro vodu a vzduch
• Mano-ventily a mano-kohouty pro bezpečné měření
• Kondenzační smyčky pro ochranu měřicího zařízení

Shrnutí: 5 základních pravidel odečtu z manometru

• Sledujte správnou nulu a jednotky.
• Odečítejte přímo a bez zkreslení.
• Pravidelně kontrolujte stav zařízení.
• Používejte kvalitní příslušenství pro měření.
• V případě kolísání tlaku konzultujte stav systému s odborníkem.

Správné odečítání manometru je základní dovednost, která může rozhodnout o bezpečnosti a efektivitě provozu. Pokud si nejste jisti výběrem vhodného typu, obraťte se na náš tým – rádi vám poradíme s výběrem, montáží i údržbou.

Pojistné ventily jsou klíčovým prvkem každého tlakového systému, zajišťující bezpečnost a ochranu zařízení před nadměrným tlakem. Mezi přední výrobce těchto ventilů patří německá společnost Herose, známá svou kvalitou, spolehlivostí a širokým sortimentem produktů pro různé aplikace.

Proč zvolit pojistné ventily Herose?

• Široké spektrum použití: Herose nabízí ventily pro média jako vzduch, pára, voda, chladiva, sypké hmoty a další.
• Vysoká kvalita materiálů: Ventily jsou vyráběny z mosazi, nerezové oceli, bronzu a ocelolitiny.
• Certifikace a normy: Produkty Herose splňují mezinárodní standardy a jsou schváleny pro průmyslové použití.
• Flexibilita: Dostupné varianty se závitovým i přírubovým připojením, rozsahy tlaků od 0,2 do 55 bar.

Nabídka ventilů Herose na našem e-shopu

Na našem e-shopu naleznete široký výběr pojistných ventilů Herose, například:

• Typ 06001 – pro vzduch, vodu a chladiva. Teploty -196 °C až +65 °C, tlak 5–55 bar.
• Typ 06002 – pro páru a kryogenní kapaliny. Teplota -196 °C až +150 °C.
• Typ 06370 – pro vodu a kapaliny bez nečistot. Teplota -10 °C až +110 °C.
• Typ 06505 – vhodný pro sypké a práškové materiály, jako je mouka nebo granuláty.
• a další...

Každý ventil dodáváme s příslušným certifikátem a protokolem o zkoušce. V případě zájmu o specifikace nás neváhejte kontaktovat.

Naše služby

• Odborné poradenství při výběru správného typu ventilu
• Servis a revize pojistných ventilů
• Rychlá expedice a individuální přístup k firemním zákazníkům

Kontaktujte nás

Máte-li zájem o pojistné ventily Herose nebo se chcete poradit, ozvěte se nám:

Telefon: +420 602 129 795
E-mail: info@besoservis.cz
Produkty Herose: Přejít na nabídku

Co je důležité vědět:

Pojistný ventil je klíčovým bezpečnostním prvkem v tlakových systémech. Slouží k ochraně zařízení a potrubí před nadměrným tlakem, který by mohl vést k havárii, poškození technologie nebo ohrožení zdraví osob.

Ventil se při dosažení tzv. otevíracího tlaku automaticky otevře a vypustí přebytečné médium (např. vzduch, vodu, páru). Jakmile tlak klesne, ventil se zavře a systém pokračuje v běžném provozu.

Důležité parametry při výběru pojistného ventilu

🎯 Otevírací tlak

Zásadní údaj – určuje, při jakém tlaku se ventil otevře. Při objednávce je nutné uvést konkrétní hodnotu (např. 6 bar, 10 bar…). Ventil bude podle tohoto údaje nastaven a zkalibrován výrobcem.

🧱 Tlaková třída – PN16 vs. PN40

PN (Pressure Nominal) udává maximální provozní tlak, který ventil snese:

• PN16 – do 16 bar
• PN40 – do 40 bar

PN musí odpovídat tlaku v systému i připojení potrubí (např. přírubám).

📏 Nominální světlost – DN

DN (Diameter Nominal) udává jmenovitý vnitřní průměr ventilu, tedy velikost připojení. Běžně se používají:

• DN15 (1/2")
• DN20 (3/4")
• DN25 (1")
• DN32, DN40, DN50 a větší

DN musí odpovídat dimenzi potrubí a požadovanému průtoku.

🔗 Typ připojení

• Závitové připojení (např. G1/2", G1") – pro menší dimenze (DN15–DN40)
• Přírubové připojení – pro vyšší tlaky a větší rozměry (DN25 a výš)
• Speciální připojení – clamp, navařovací, chemické spoje

⚙️ Materiálové provedení

Materiál se volí podle média, teploty a prostředí:

• Mosaz – univerzální použití (voda, vzduch, chladivo)
• Nerezová ocel – agresivní média, potravinářství
• Bronz – pára
• Ocelolitina – vysoké tlaky a teploty
• Plasty (např. PVDF) – chemické aplikace

Pro jaká média jsou pojistné ventily vhodné?

• Vzduch, technické plyny, dusík
• Pára a horká voda
• Chladicí kapaliny, glykoly
• Čisté kapaliny a oleje
• Sypké látky (granuláty, prášky)
• Kapaliny v extrémních teplotách (-196 °C až +150 °C)

Co mít připravené při objednávce?

Při objednání pojistného ventilu mějte připraveny tyto údaje:

• Požadovaný otevírací tlak
• Médium (voda, pára, vzduch…)
• Provozní tlak a teplota
• PN (tlaková třída) – např. PN16 nebo PN40
• DN (dimenzování) – např. DN25
• Připojení – závit, příruba apod.
• Požadovaný materiál

Potřebujete poradit?

Ozvěte se nám – rádi vám pomůžeme s výběrem správného ventilu podle vaší aplikace.
