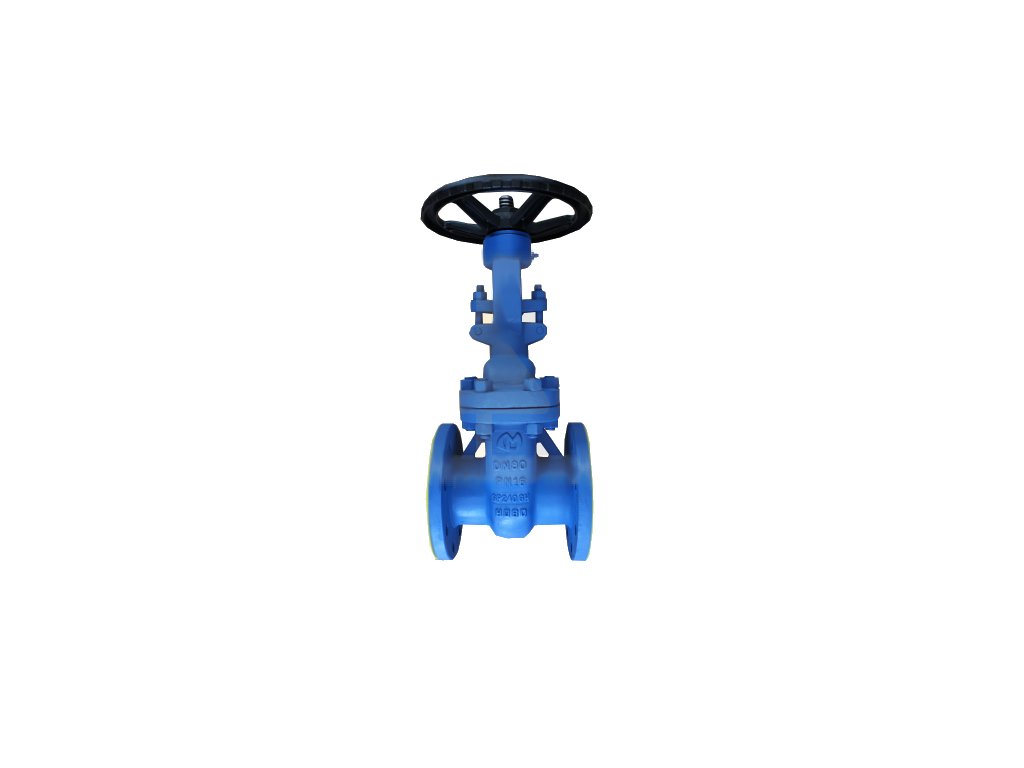

Šoupátko třmenové S30 111 516 PN 16
PN 16 POUŽITÍ Jako uzavírací armatura pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty: 1,6 MPa do 200°C 1,3 MPa do 300°C 1,0 MPa do 400°C Šoupátko není vhodné pro regulaci. TECHNICKÝ POPIS Šoupátko je třmenové, se stoupajícím vřetenem, tuhý klín přesně vedeny v tělese. Těleso a klín mají navařeny těsnící plochy. Vřeteno je ve třmenu utěsněno ucpávkou. Pro DN 200 - DN 250 a pro provozní přetlak vyšší jak 1,0 MPa může být šoupátko vybaveno obtokem. PŘIPOJENÍ Připojovací a stavební rozměry jsou uvedeny v tabulce. Stavební délky dle DIN 3202 - F5. MATERIÁL Těsnění, klín, víko uhlíkatá ocel na odlitky, třmenové víko uhlíkatá ocel
PN 16 POUŽITÍ Jako uzavírací armatura pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty: 1,6 MPa do 200°C 1,3 MPa do 300°C 1,0 MPa do 400°C Šoupátko není vhodné pro regulaci. TECHNICKÝ POPIS Šoupátko je třmenové, se stoupajícím vřetenem, tuhý klín přesně vedeny v tělese. Těleso a klín mají navařeny těsnící plochy. Vřeteno je ve třmenu utěsněno ucpávkou. Pro DN 200 - DN 250 a pro provozní přetlak vyšší jak 1,0 MPa může být šoupátko vybaveno obtokem. PŘIPOJENÍ Připojovací a stavební rozměry jsou uvedeny v tabulce. Stavební délky dle DIN 3202 - F5. MATERIÁL Těsnění, klín, víko uhlíkatá ocel na odlitky Třmenové víko uhlíkatá ocel na odlitky Vřeteno korozivzdorná ocel Těsnící plochy sedel (těleso / klín) nerez / nerez (návar) Těsnění vřetene ucpávky volí se dle druhu pracovní látky Těsnění tělesa a víka Grafit s nerez plechem OVLÁDÁNÍ Šoupátko je možno ovládat ručním kolem, elektropohonem nebo řetězovým pohonem,nebo ze stojanu.
Doplňkové parametry
| Kategorie: | Šoupátka |
|---|---|
| Hmotnost: | 30 kg |
| Kód produktu: | S 30 111 516 |
