Šroubový spoj
- Standardní spoj příruba / příruba.

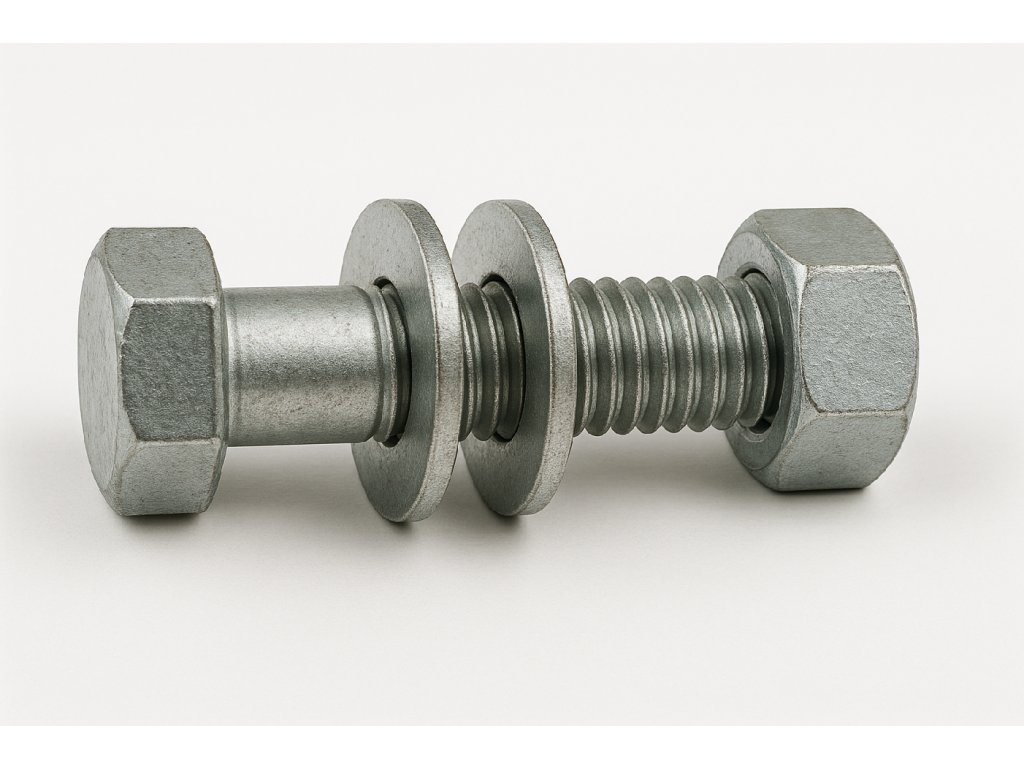

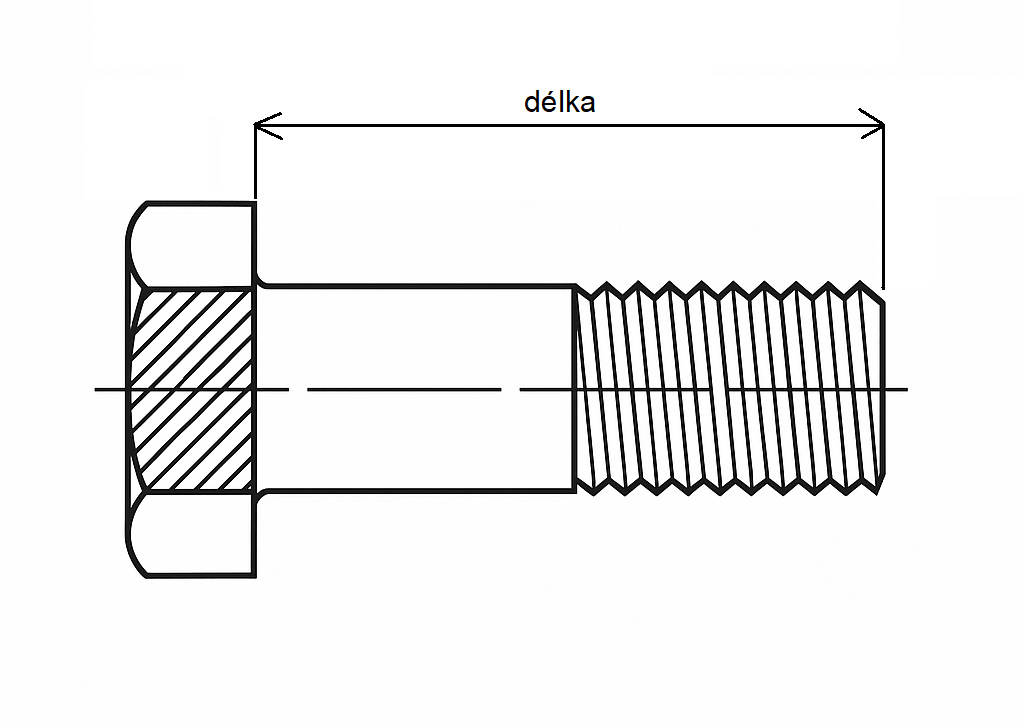

- Šroubový spoj se skládá z:
-
1× šroubu
-
2× podložky
-
1× matice
-
- Dle tabulky v popisu produktu vyberte správný šroubový spoj k armatuře.
Šroubový spoj
PŘÍMO OD VÝROBCE
Produkty sami vyrábíme a známe je.
RYCHLÁ DOPRAVA
99 % produktů máme skladem a ihned odesíláme.
Velikost: M10x40
Skladem
| 2400/M21
Můžeme doručit do:
10.10.2025
15,90 Kč
19,24 Kč
včetně DPH
Velikost: M10x45
Skladem
| 2400/M22
Můžeme doručit do:
10.10.2025
15,90 Kč
19,24 Kč
včetně DPH
Velikost: M12x50
Skladem
| 2400/M23
Můžeme doručit do:
10.10.2025
20,90 Kč
25,29 Kč
včetně DPH
Velikost: M12x55
Skladem
| 2400/M24
Můžeme doručit do:
10.10.2025
20,90 Kč
25,29 Kč
včetně DPH
Velikost: M16x60
Skladem
| 2400/M25
Můžeme doručit do:
10.10.2025
29,90 Kč
36,18 Kč
včetně DPH
Velikost: M16x70
Skladem
(>5 ks)
| 2400/M26
Můžeme doručit do:
10.10.2025
29,90 Kč
36,18 Kč
včetně DPH
Velikost: M16x75
Skladem
| 2400/M27
Můžeme doručit do:
10.10.2025
29,90 Kč
36,18 Kč
včetně DPH
Velikost: M20x90
Skladem
| 2400/M28
Můžeme doručit do:
10.10.2025
59,90 Kč
72,48 Kč
včetně DPH
Popis produktu
Počet šroubů v tabulce je uveden vždy pro jednu přírubu. Jelikož ventil má dvě příruby, je nutné počet šroubových spojů zdvojnásobit.
Co obsahuje jeden šroubový spoj?
- 1× šroub
- 2× podložka
- 1× matice
Podložky zajišťují rovnoměrné rozložení tlaku a chrání povrch, zatímco matice pevně fixuje celý spoj.
Příklad: Ventil DN 100 PN 16 má na jednu přírubu 8× šroubový spoj M16×60. Pro celý ventil je tedy potřeba 16× šroubový spoj M16×60.
Tabulka šroubových spojů pro příruby
| DN | PN 6 | PN 10 | PN 16 | PN 25 | PN 40 |
|---|---|---|---|---|---|
| 15 | 4 × M10×40 | 4 × M12×50 | 4 × M12×50 | 4 × M12×50 | 4 × M12×50 |
| 25 | 4 × M10×45 | 4 × M12×50 | 4 × M12×50 | 4 × M12×55 | 4 × M12×55 |
| 32 | 4 × M12×50 | 4 × M16×60 | 4 × M16×60 | 4 × M16×60 | 4 × M16×60 |
| 40 | 4 × M12×50 | 4 × M16×60 | 4 × M16×60 | 4 × M16×60 | 4 × M16×60 |
| 50 | 4 × M12×50 | 4 × M16×60 | 4 × M16×60 | 4 × M16×60 | 4 × M16×60 |
| 65 | 4 × M12×50 | 4 × M16×60 | 4 × M16×60 | 8 × M16×75 | 8 × M16×75 |
| 80 | 4 × M16×60 | 8 × M16×60 | 8 × M16×60 | 8 × M16×75 | 8 × M16×75 |
| 100 | 4 × M16×60 | 8 × M16×60 | 8 × M16×60 | 8 × M20×90 | 8 × M20×90 |
| 125 | 8 × M16×60 | 8 × M16×75 | 8 × M16×75 | 8 × M24×80 | 8 × M24×80 |
| 150 | 8 × M16×60 | 8 × M20×90 | 8 × M20×90 | 8 × M24×90 | 8 × M24×90 |
| 200 | 8 × M16×75 | 12 × M20×90 | 12 × M20×90 | 12 × M27×100 | 12 × M27×100 |
| 250 | 12 × M16×75 | 12 × M24×90 | 12 × M24×90 | 12 × M30×110 | 12 × M30×110 |
| 300 | 12 × M20×90 | 12 × M24×100 | 12 × M24×100 | 16 × M30×120 | 16 × M30×120 |
Tip: Pro výpočet celkového množství pro celý ventil (2 příruby) vynásobte počet šroubových spojů × 2.
